当前您的位置:首页 > 产品中心 > 高铝耐火砖

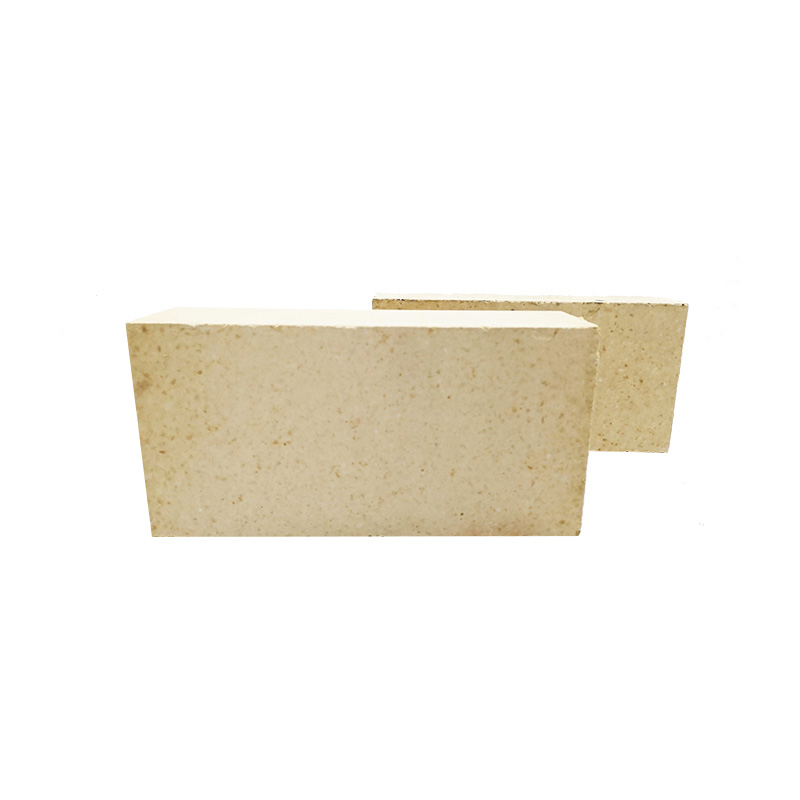

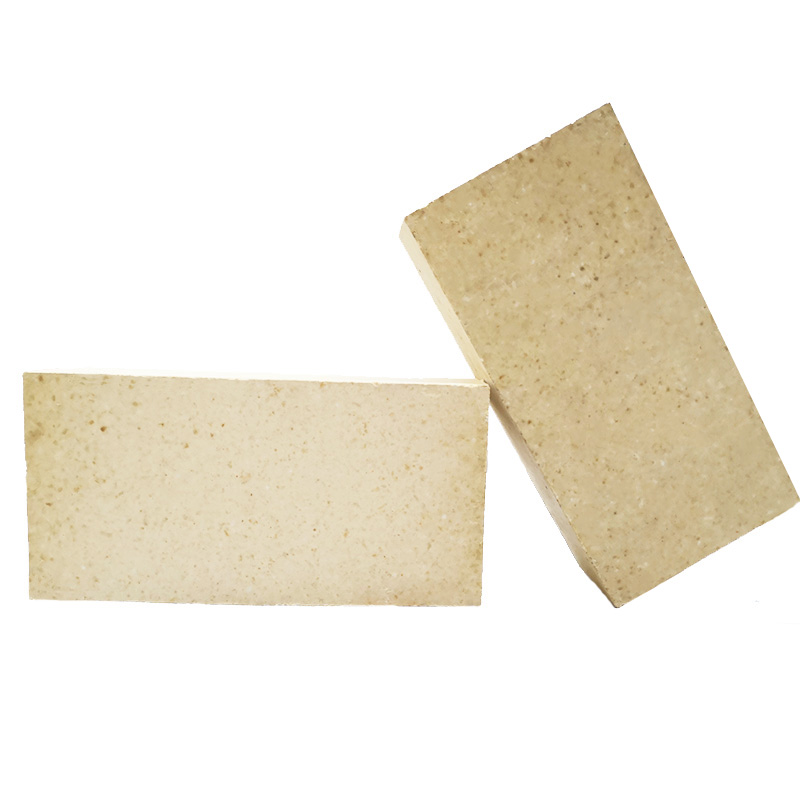

特级高铝耐火砖

高铝砖是三氧化二铝含量大于55%以上的含铝耐火砖。采用高铝矾土熟料为主要原料,多级颗粒配比而成的泥料,经高压成型、干燥、高温烧制而成。高铝砖根据矿物组成分类:低莫来石质、莫来石质、莫来石一刚玉质、刚玉一莫来石质和刚玉质,其矿物组成主要为刚玉、莫来石和玻璃相。【产品规格】高铝砖的常用规格尺寸为230*114*65mm,也称为T-3耐火砖。可根据图纸生产各种规格尺寸。【产品分类】高铝砖根据三氧化二铝含量不同,分为四个等级:特级高铝砖是三氧化二铝含量大于80%以上;一级高铝砖是三氧化二铝含量75%-8

查看电话号码 在线咨询
手机扫一扫关注我们更方便哦

牌号

LZ-80

项目

指标

化学成份(%)

Al2O3

80


Fe2O3

1.8

耐火度(℃)

≥1800

体积密度(g/cm3

2.8

显气孔率(%)

20

常温耐压强度(MPa)

60

荷重软化温度(T0.6,℃)

 ≥1520

热膨胀率 1000℃,%)

0.20-0.30

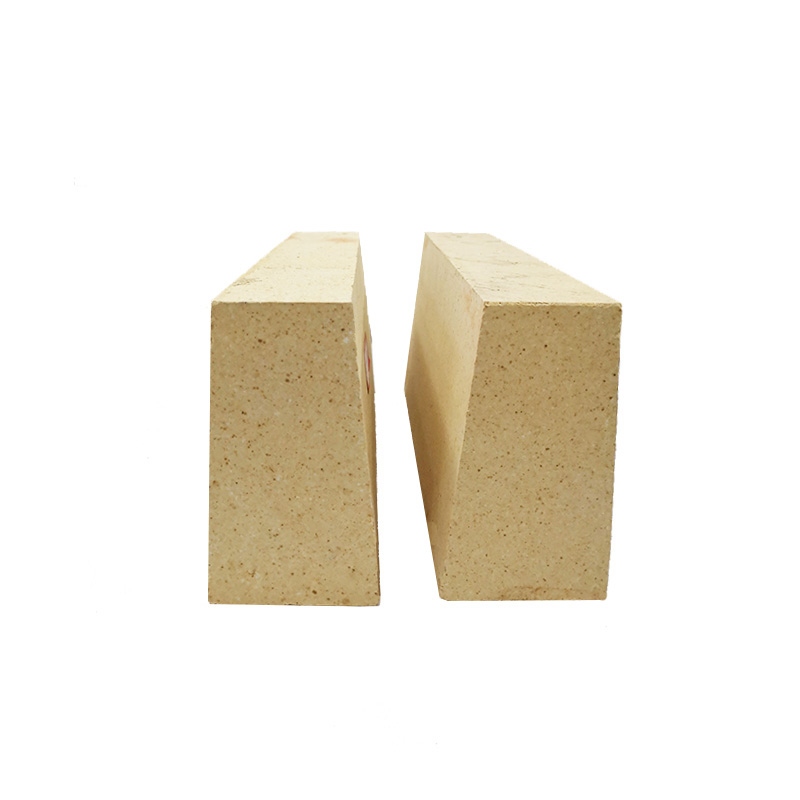

IMG_20200902_173554.jpg高铝砖是三氧化二铝含量大于55%以上的含铝耐火砖。采用高铝矾土熟料为主要原料,多级颗粒配比而成的泥料,经高压成型、干燥、高温烧制而成。高铝砖根据矿物组成分类:低莫来石质、莫来石质、莫来石一刚玉质、刚玉一莫来石质和刚玉质,其矿物组成主要为刚玉、莫来石和玻璃相。

【产品规格】

高铝砖的常用规格尺寸为230*114*65mm,也称为T-3耐火砖。可根据图纸生产各种规格尺寸。

【产品分类】

高铝砖根据三氧化二铝含量不同,分为四个等级:

特级高铝砖是三氧化二铝含量大于80%以上;

一级高铝砖是三氧化二铝含量75%-80%;

二级高铝砖是三氧化二铝含量65%-75%;

三级高铝砖是三氧化二铝含量55%-60%;

【产品特性】

(1)耐火度。高铝砖的耐火度比粘土砖和半硅砖的耐火度都要高。

(2)荷重软化温度。因为高铝制品中Al₂O₃高,杂质量少,形成易熔的玻璃体少,所以荷重软化温度比粘土砖高,高铝制品的荷重软化温度一般在1420-1550度。但因莫来石结晶未形成网状组织,故荷重软化温度仍没有硅砖高。

(3)抗渣性。高铝砖中Al₂O₃较多,接近于中性耐火材料,能抵抗酸性渣和碱性渣的侵蚀,由于其中含有SiO₂,所以抗碱性渣的能力比抗酸性渣的能力弱些。

(4)耐化学侵蚀性。高铝质耐火制品抗酸性或碱性渣、金属液的侵蚀和氧化、还原反应都很好,且随Al₂O₃含量的增加、有害杂质含量的降低而增强。

【产品用途】

高铝砖主要用于砌筑高炉、热风炉、电炉炉顶、鼓风炉、反射炉、回转窑内衬。此外,高铝砖还广泛地用做平炉蓄热式格子砖、浇注系统用的塞头等。


地址:河南省郑州市新密市来集镇李堂村二组

电话:15538011008

邮箱:zzchangruinaicai@163.com

邮编:452370

网站首页 关于我们 产品中心 成功案例 新闻动态 联系我们 耐火砖

Copyright © 2022郑州市昌瑞耐火材料有限公司 版权所有 豫ICP备2022012881号-2
